Bremszange 30-9
Die Bremszange 30-9 von Cleveland ist als Schwimmsattelbremse aufgebaut und kann mit 4″, 5″ und 6″ Scheibenbremsrädern der Serie Penta, Tria und Classic kombiniert werden. Durch den einfachen, aber sehr robusten Aufbau bietet sie eine lange Lebensdauer und einfache Instandhaltung bei guten Verzögerungswerten.
| Artikel-Nr | Bezeichnung | Hydraulik-flüssigkeit | Verwendung | Brems-moment Nm |
Anschluss-gewinde | Gewicht g |
Bolzenlänge mm
|
Brems-scheiben- dicke mm |
inkl.Dreh- moment- platte |
| 075820 | 30-9 | DOT4 | 4″ SB Classic 4″ SRT Tria 5″ SB Classic |
370 | 1/8″ NPT | 700 | 31 | 5 | gekürzt |
| 075821 | 30-9 | DOT4 | 4″ SB Classic 5″ SB Classic |
370 | 1/8″ NPT | 700 | 29 | 5 | gekürzt |
| 075823 | 30-9 | DOT4 | 5″ SBP Penta 6″ SBP Penta |
370 | 1/8″ NPT | 700 | 44,5 | 5 | gekürzt |
| 075822 | 30-9 | Mineral Fluid | 4″ SB Classic 4″ SRT Tria 5″ SB Classic |
370 | 1/8″ NPT | 700 | 31 | 5 | Typ I |
| 075819 | 30-9 | DOT4 | 5″ Cleveland 5″ SBP Penta 6″ SBP Penta |
370 | 1/8″ NPT | 700 | 44,5 | 5 | Original- form |
| 075818 | 30-9 | Mineral Fluid | 4″ SB Classic 4″ SRT Tria 5″ SB Classic |
370 | 1/8″ NPT | 700 | 31 | 5 | gekürzt |
| 075810 | 30-9 | Mineral Fluid | 5″ SBP Penta 6″ SBP Penta |
370 | 1/8″ NPT | 700 | 44,5 | 5 | Original- form |
Der Ankerbeschlag zur Montage der Bremszange an das Fahrwerk ist im Lieferumfang enthalten. Sonderanfertigungen können wir nach Ihren Vorgaben realisieren.

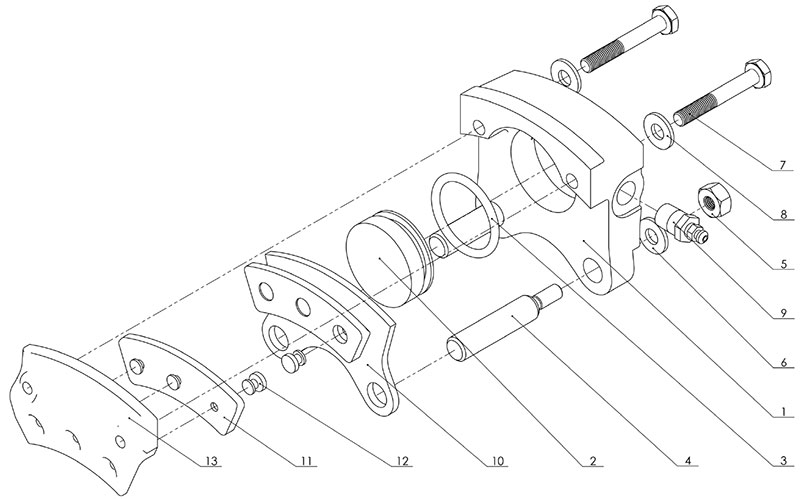

Ersatzteile für Bremszange 30-9
| Artikel-Nr | Bezeichnung | Hydraulik-flüssigkeit | Bemerkung/Hinweis | Nummer |
| 075829 | Zylindergehäuse | N/A | 1 | |
| 075825 | Kolben | N/A |
2 |
|
| 075834 | O-Ring | Mineral Fluid | 3 | |
| 075835 | O-Ring | DOT4 | 3 | |
| 075870 | Ankerbolzen | N/A | 5″ Cleveland, 5″/ 6″ SBP Penta | 4 |
| 075869 | Ankerbolzen | N/A | 4″ SRT Tria, 4″ SB Classic, 5″ SB Classic | 4 |
| 075881 | Mutter Ankerbolzen | N/A | 5 | |
| 075882 | Scheibe Ankerbolzen | N/A | 6 | |
| 075873 | Gehäuseschraube | N/A | 7 | |
| 075882 | Unterlegscheibe Gehäuseschraube |
N/A | 8 | |
| 075832 | Entlüftungsventil, komplett | N/A | sh. auch Stahlbus Entlüftungsventile | 9 |
| 075872 | Druckplatte mit aufgenietetem Bremsbelag | N/A | 10 – 12 | |
| 075862 | Bremsbelag | N/A | 11 | |
| 075861 | Niet Bremsbelag | N/A | 12 | |
| 075871 | Deckplatte mit aufgenietetem Bremsbelag | N/A | 11 – 13 | |
| 075865 | Servicesatz Bremsbeläge | N/A | 2 x Bremsbelag, 6 x Niet | 11, 12 |
| 075891 | Drehmomentplatte für BZ 30-9 |
Original für Bremsscheiben Ø 162mm |
– | |
| 075892 | Drehmomentplatte für BZ 30-9 |
gekürzt für Tost-Räder | – |
Verschleißgrenze:
Die Verschleißgrenze von organischen Bremsbelägen liegt bei 2,5 mm. Die Gesamtstärke der Bremsbeläge darf diesen Wert an keinem Punkt unterschreiten.
Einbauhinweis:
Nach Montage der Bremszange Sechskant-Schraube mit Anzugsdrehmoment 6,8 Nm (60 in-lb) festziehen und mit Sicherungdraht 0,8 mm Spec. MS-20995 sichern.
