Die 3-Kolben-Bremszange BZT ist als Schwimmsattelbremse aufgebaut und kann mit 3,5′′, 4′′ und 5′′ Scheibenbremsrädern der Serie Max II, Tria und Penta kombiniert werden. Sie besitzt ein äußerst geringes Gewicht von ca. 440 g und hat sehr kompakte Abmessungen. Der Bremsbelagwechsel kann auf Grund der metrischen Verschraubung einfach und ohne Sonderwerkzeug vollzogen werden.
Insbesondere für leichte, einsitzige Segelflugzeuge oder UL-Motorflugzeuge, bei denen ein geringes Komponentengewicht gefordert ist, ist diese Bremszange geeignet:
Artikel-Nr |
Bezeichnung |
Hydraulik-flüssigkeit |
Verwendung |
Brems-moment Nm |
Anschluss- gewinde |
Gewicht g |
Bolzen-länge mm |
Brems- scheiben- dicke mm |
080100 |
BZT |
DOT4 |
4″ SRT Tria 5″ SBP Penta |
250 |
M10x1 |
440 |
44,5* |
5 |
080101 |
BZT |
Mineral Fluid |
4″ SRT Tria 5″ SBP Penta |
250 |
M10x1 |
440 |
44,5* |
5 |
080108 |
BZT |
DOT4 |
4″ SB Classic |
250 |
M10x1 |
440 |
45,5 |
5 |
080110 |
BZT M |
DOT4 |
Max II SB |
100 |
M10x1 |
440 |
27 |
3,5 |
080111 |
BZT M |
Mineral Fluid |
Max II SB |
100 |
M10x1 |
440 |
27 |
3,5 |
Angabe der Bolzenlänge ohne Gewinde.
* Länge variabel
Zur Montage der Bremszange an das Fahrwerk bieten wir Ihnen verschiedene Standard-Ankerbeschläge oder auch eine Maßanfertigung nach Ihren Vorgaben an.

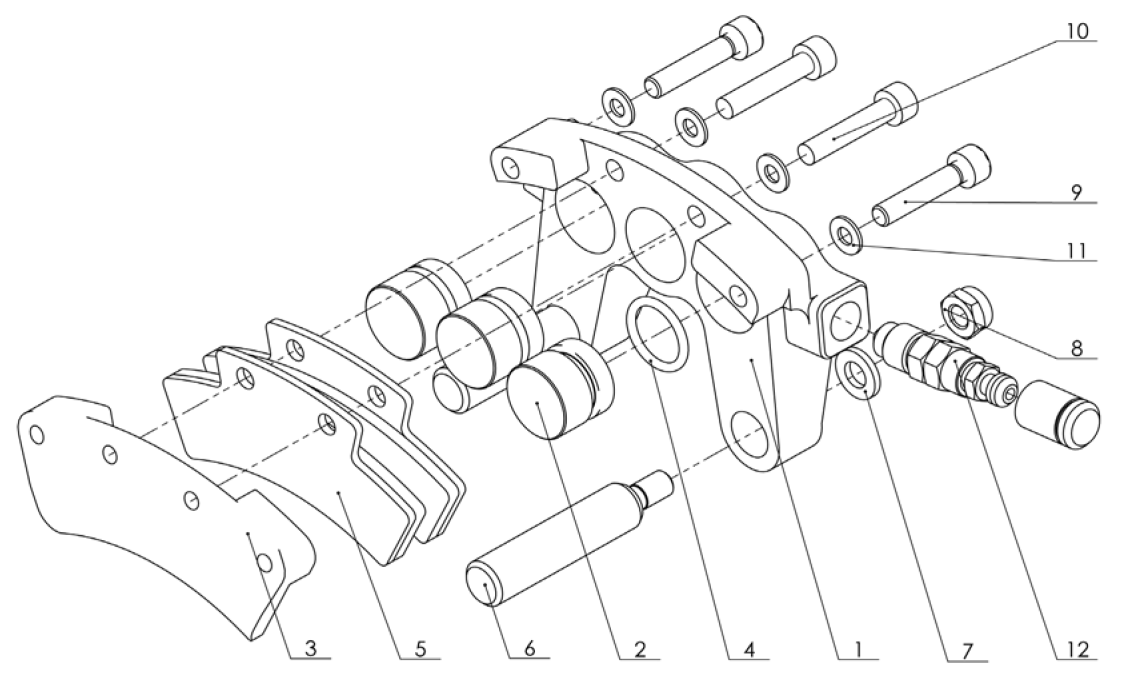

Ersatzteile für Bremszange BZT
Artikel-Nr |
Bezeichnung |
Hydraulik-flüssigkeit |
Bemerkung/Hinweis |
Nummer |
080801 |
Gehäuse BZT |
N/A |
1 |
|
080802 |
Kolben BZT |
N/A |
2 |
|
080803 |
Gegenplatte BZT |
N/A |
3 |
|
080805 |
Kolbendichtung BZT |
DOT4 |
4 |
|
080806 |
Kolbendichtung BZT |
Mineral Fluid |
4 |
|
080810 |
Bremsbelag BZT |
N/A |
auf Belagträger verklebt |
5 |
080811 |
Führungsbolzen BZT |
N/A |
für 080100 / 080101 |
6 |
080912 |
Führungsbolzen BZT für 4″ Classic |
N/A |
für 080108 |
6 |
080812 |
Führungsbolzen BZT |
N/A |
für 080110 / 080111 |
6 |
080815 |
Unterlegscheibe Führungsbolzen BZT |
N/A |
7 |
|
080816 |
Mutter Führungsbolzen BZT |
N/A |
8 |
|
080817 |
Gehäuseschraube BZT |
N/A |
9 |
|
080819 |
Belagschraube BZT |
N/A |
10 |
|
080820 |
Unterlegscheibe Gehäuse- oder Belagschraube |
N/A |
11 |
|
059102 |
Entlüftungsventil M10x1 |
DOT4 |
12 |
|
059202 |
Entlüftungsventil M10x1 |
Mineral Fluid |
12 |
Verschleißgrenze:
Die Verschleißgrenze von organischen Bremsbelägen liegt bei 0,5 mm.
Die Gesamtstärke der Bremsbeläge darf diesen Wert an keinem Punkt unterschreiten.
Einbauhinweis:
Nach Montage der Bremszange Innensechskant-Schraube mit Anzugsdrehmoment 6 Nm anziehen.
