Sollbruchstellen

Die Tost-Sollbruchstellen in optimierter Form haben folgende Qualitätsmerkmale:
• längere Lebensdauer
• korrekte Kennzeichnung mit Lastgruppe und Herstellermarkierung
• gefertigt aus hochwertigem Luftfahrt-Stahl mit Zertifikat
• eindeutige Unterscheidung von minderwertigen Plagiaten
• Fertigungstoleranz von nur 5% (in den Vorschriften werden 10 % gefordert)
Wie für mustergeprüfte Geräte selbstverständlich, erfolgt auch die Fertigung der Sollbruchstellen nach den Regeln unseres EASA-zugelassenen Herstellungsbetriebes. Jede Charge wird auf computergesteuerten Prüfmaschinen getestet, das Ergebnis dokumentiert und damit gleich bleibende Qualität und Rückverfolgbarkeit garantiert.

Wichtige Hinweise
• Sollbruchstellen schützen Ihr Flugzeug vor Überlastung
• Benützen Sie immer die im Kennblatt oder Flughandbuch geforderten Sollbruchstellen
• Die Überprüfung des Seilvorspannes ist nach SBO vor Beginn des Flugbetriebes vorgeschrieben,
das schließt auch die Sollbruchstellen mit ein
• Die Betriebszeit der Sollbruchstellen endet mit jeder sichtbaren Beschädigung bzw. Verformung
• Wir empfehlen, Sollbruchstellen nach 200 Starts grundsätzlich zu erneuern.
Eine rechtzeitig getausche Sollbruchstelle ist immer günstiger und sicherer als eine einzelne Startunterbrechung.
• Immer Schutzhülse verwenden
• Nur die passenden Schäkel verwenden: das Verklemmen von Sollbruch-Einsatz und Schutzhülse wird
so verhindert und damit die undefinierte Erhöhung der Bruchlast
• Bei Reserveschaltung immer einen Rundloch- und einen Langloch-Einsatz verwenden, sonst
verdoppelt sich die Bruchlast!

Warnung
bei Kombination von Sollbruchstellen unterschiedlicher Hersteller kann sich die Bruchlast wegen der Längenänderung (Dehnung) minderwertiger Einsätze verdoppeln!

Sollbruchstellen – Schaltungsbeispiele

tost-sollbruchstellen



Lasttabelle
Windenstart und Luftfahrzeugschlepp:

Einsatz
Nr.
Farbe Buchlast
daN
Einfachschaltung
Rundloch
Art.-Nr.
Reserveschaltung
Langloch
Art.-Nr.
1 schwarz 1000±100 110101 110121
2 braun 850±85 110102 110122
3 rot 750±75 110103 110123
4 blau 600±60 110104 110124
5 weiß 500±50 110105 110125
6 gelb 400±40 110106 110126
7 grün 300±30 110107 110127





Lasttabelle
Drachen, Hängegleiter, Ultraleicht:

Einsatz
Nr.
Farbe Buchlast
daN
Einfachschaltung
Rundloch
Art.-Nr.
Reserveschaltung
Langloch
Art.-Nr.
8 lila 200±20 110108 110128
9 grau 150±15 110109 110129
14 türkis 120±12 110114 110134
11 orange 80±10 110111 110131

.

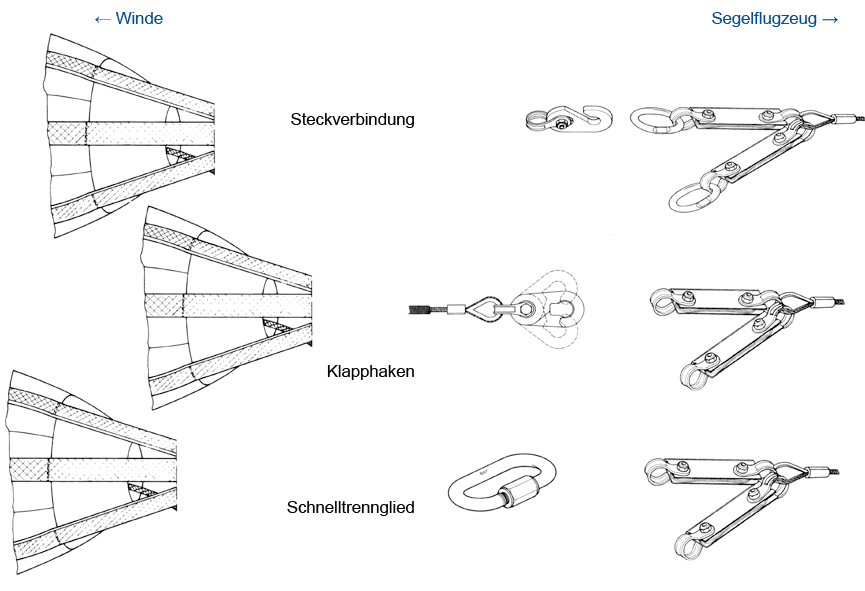

Anordnung im Schleppseil und Fächerschaltung

tost-sleppseilanordnung
